Серия Д — замена для котельных проектирования до 2000 года
Большинство объектов СССР-проектирования работают на серии Д. Подбираем по присоединительным размерам и габаритам — фундамент и обвязка остаются на месте, без переделки.
Тягодутьевые машины · завод в Барнауле
Дымосос ДН и вентилятор ВДН — пара под один тепловой баланс котла
Дымосос отводит продукты сгорания, ВДН подаёт воздух в топку. На один котёл оба узла рассчитываются в паре под общий тепловой баланс — иначе котёл не выходит на режим или работает с перегревами. Цену под ваш объект инженер посчитает за один рабочий день после заявки.
3,4–44 тыс. м³/чдиапазон ДН
до 200 °Cгазовая среда
до 2 г/м³запылённость
Линейка
Серия Д, ДН, ВДН — какой типоразмер под какую задачу
Тяга и дутьё — общий контур. Котельная редко закупает один узел: если в спецификации сразу дымосос и ВДН — присылайте список целиком, расчёт ведёт один инженер и цена сводится в единое КП.
Серия ДН — 15 типоразмеров от 3,4 до 44 тыс. м³/ч
Базовая позиция для современных котельных под ДКВр, ДЕ, КЕ, КВр и аналоги. Линейка покрывает мощности от модульной блочной до промышленной отопительной котельной.
Серия ВДН — пара к дымососу под общий баланс топки
Подбираем оба узла под один тепловой баланс, чтобы котёл выходил на режим без перегревов и срывов пламени. Замена дымососа — повод проверить состояние ВДН.
Типоразмеры
Типоразмеры ДН и ВДН — параметры для подбора пары
Параметры в таблице — заводские, по ТУ. Окончательная комплектация (мощность двигателя, разворот улитки, материал рабочего колеса) уточняется инженером по исходным данным.
| Модель | Тип | Производительность | Среда / ограничения |
|---|---|---|---|
| ДН-6,3 | Дымосос | 3,4–5 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ДН-8 | Дымосос | 6,8–10,4 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ДН-9 | Дымосос | 9,5–14,8 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ДН-10 | Дымосос | 13–20 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ДН-12,5 | Дымосос | 26–39,8 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ДН-13 | Дымосос | 29,8–44 тыс. м³/ч | газы до 200 °C, до 2 г/м³ |
| ВДН-6,3 | Вентилятор | пара к ДН-6,3 | воздух в топку, пара по балансу |
| ВДН-8 | Вентилятор | пара к ДН-8 | воздух в топку, пара по балансу |
| ВДН-9 | Вентилятор | пара к ДН-9 | воздух в топку, пара по балансу |
| ВДН-12,5 | Вентилятор | пара к ДН-12,5 | воздух в топку, пара по балансу |
КП по вашим параметрам
Ответьте на 4 вопроса — пришлём КП по паре ДН+ВДН с фиксированной ценой за рабочий день
Без долгих созвонов и 47-пунктового опросного листа. Каждый ответ уходит инженеру в текст заявки — он видит спецификацию объекта сразу и считает цену под факт. В КП каждая позиция — конкретное значение, без «уточним при отгрузке», цена держится 14 рабочих дней.
Шаг 1 из 5
Вопрос 1 из 4
Под какой котёл подбирается тягодутьевая машина?
От серии котла зависит типоразмер ДН и ВДН
Вопрос 2 из 4
Какой требуется расход дымовых газов?
Диапазон серии ДН — 3,4–44 тыс. м³/ч
Вопрос 3 из 4
Какие параметры дымовой среды?
От среды зависит исполнение корпуса и колеса
Вопрос 4 из 4
Что нужно в поставке?
Только ДН, пара с ВДН или с запчастями
Контакт для отправки КП
Куда отправить коммерческое предложение?
Ваши ответы уже сохранены — заявка уйдёт инженеру с этими параметрами
Что войдёт в заявку
Выберите вариант, чтобы продолжить
Что входит в поставку
Типовая комплектация ДН и ВДН — содержимое коробки до запятой
В каждой отгрузке — конкретный перечень, не «уточняется при сборке». Состав фиксируется в КП и совпадает с тем, что закупщик видит при приёмке.
Железо в коробке
- Корпус-улитка со штатным разворотом и присоединительными фланцами по чертежу
- Рабочее колесо после динамической балансировки на стенде
- Электродвигатель в исполнении под среду, монтаж на общей раме
- Сварная рама с виброизоляторами и крепёжными отверстиями под фундаментные болты
- Защитное ограждение муфтового соединения
- Комплект ответных фланцев и прокладок (по согласованию в КП)
Документы в комплекте
- Паспорт изделия с заводским номером и отметкой ОТК
- Руководство по эксплуатации (монтаж, ПНР, ТО)
- Сертификат соответствия ЕАЭС — копия с печатью
- Протокол замера вибрации и балансировки
- Акт ОТК с фотофиксацией изделия перед упаковкой
- Упаковочный лист с весом и габаритами грузового места
Контроль качества
9 операций ОТК перед маркировкой к отгрузке
Каждое изделие проходит контроль до постановки в упаковку — закупщик получает протокол вместе с паспортом, графа «уточняется» не используется.

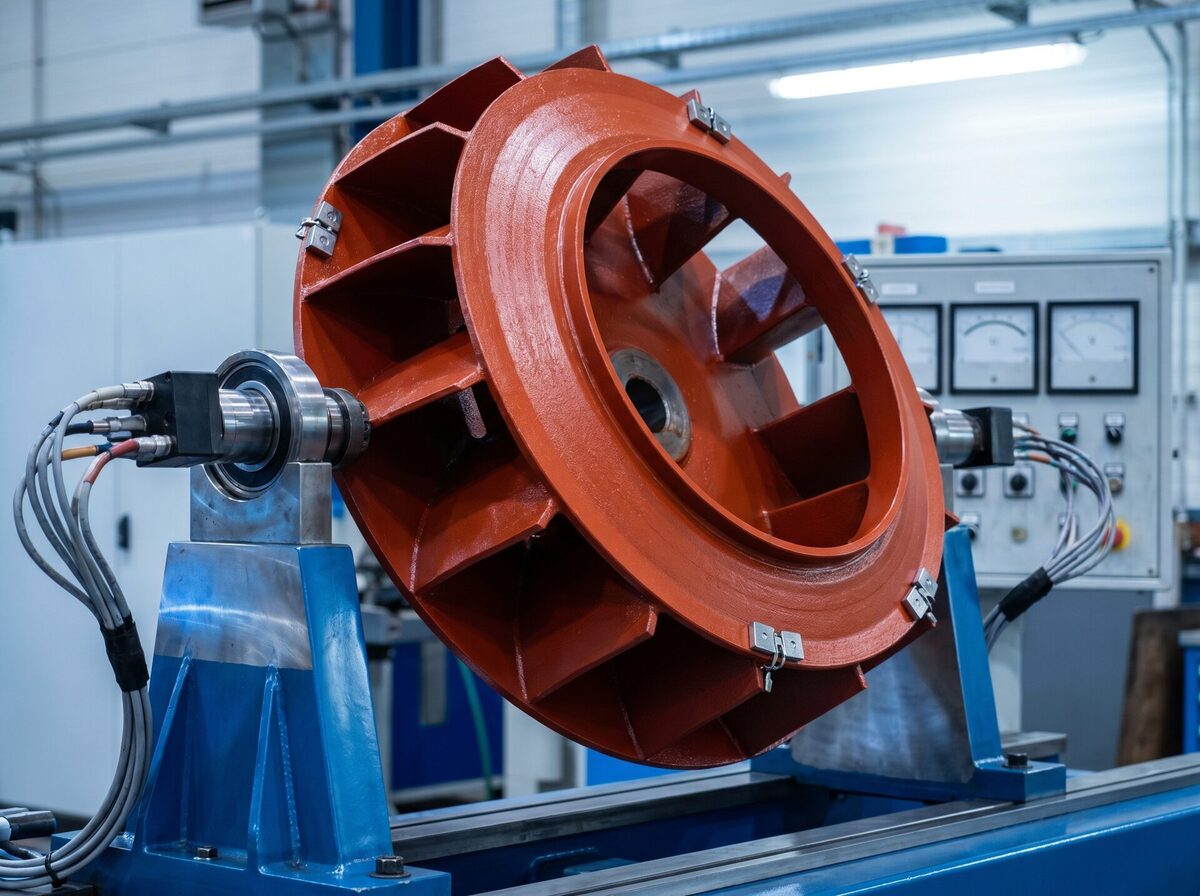

1. Балансировка рабочего колеса
Динамическая балансировка на стенде по ГОСТ ИСО 1940-1 до класса точности G2.5–G6.3 в зависимости от типоразмера. Шайбы балансировки фиксируются по чертежу.
2. Замер вибрации в опорах
Замер уровня вибрации в опорах подшипников на номинальной частоте вращения — допустимое значение СКЗ не выше 4,5 мм/с. Результат в протоколе.
3. Контроль присоединительных размеров
Цифровым штангенциркулем проверяются фланцы всасывания и нагнетания — допуск по ГОСТ 33259. Сверка с чертежом конкретной серии.
4. Зазоры в проточной части
Проверка осевых и радиальных зазоров между рабочим колесом и корпусом-улиткой. Гарантирует ресурс и заявленный КПД на штатном режиме.
5. Обкатка под нагрузкой
Не менее 30 минут на стенде с подключением к двигателю штатной мощности. Фиксируется ток, температура подшипниковых узлов, отсутствие посторонних шумов.
6. Электрические замеры
Ток двигателя на холостом ходу и под нагрузкой, проверка сопротивления изоляции и контура заземления. Отметка в протоколе.
7. Антикоррозионное покрытие
Контроль толщины слоя по системе покрытия — наружное и внутреннее (для агрессивных сред). Цвет и тип покрытия — по согласованию в КП.
8. Маркировка и шильдик
Нанесение заводского номера, серии, года выпуска и параметров по ГОСТ. Шильдик дублируется в паспорте изделия.
9. Фотофиксация перед упаковкой
Фото готового изделия с заводским номером прилагается к сопроводительным документам — закупщик при приёмке сверяет с поставкой.
Заводской контур
ЭнергоАльянс — котельный завод полного цикла, 10 лет в Барнауле
Производственная программа: паровые и водогрейные котлы, дымососы и дутьевые вентиляторы, экономайзеры, циклоны, золоуловители, модульные блочные котельные, запасные части. На один объект собирается комплектная поставка — от котла до запчастей к нему — внутри одного договора и единого гарантийного контура. Производство, ОТК и инженерный отдел расположены на одной площадке.
759единиц оборудования отгружено
516+заказчиков работают с заводом повторно
1875 м²собственное производство в Барнауле
29 регионовРоссии и Казахстана в географии поставок
Процесс
От заявки до отгрузки — 4 шага и 14 рабочих дней
14 рабочих дней — типовые модели. Специсполнение (нестандартный разворот улитки, двигатель под среду, дополнительная защита рабочего колеса) — 21 рабочий день. Срок прописывается в договоре.
Заявка
Форма на сайте, почта или звонок — выберите удобный канал. Марки котла или фото шильдика старого узла достаточно, чтобы инженер начал расчёт.
Технический расчёт пары
Инженер сверяет параметры котла с серией ДН и ВДН, подбирает оба типоразмера под единый тепловой баланс, уточняет мощность двигателей и комплектацию.
КП с фиксированной ценой
В течение рабочего дня — КП с фиксированной ценой, составом поставки, сроком отгрузки и перечнем документов. Все позиции зафиксированы, графа «уточняется» не используется.
Производство и отгрузка
После предоплаты 50% машины уходят в производственный план. По СФО — собственный транспорт, по России и Казахстану — транспортная компания под адрес склада.
География поставок
Где работают наши ДН и ВДН — обезличенная карта объектов
На карте отмечены города, в которые отгружались дымососы и вентиляторы за 2014–2025 годы. Названия и адреса объектов не публикуются — раскрываются по запросу и с согласия заказчика, когда нужны референции под аналогичную задачу.
29регионов России и Казахстана
от Калининградадо Хабаровского края
СФО · УрФО · ДФОосновной объём поставок
по запросураскрываем кейс под вашу задачу
Эксплуатация и ресурс
Сколько прослужит и что обслуживать в первые годы работы
Закупка ДН и ВДН — это не только цена сегодня, но и стоимость владения на 8–10 лет вперёд. Данные ниже — расчётные значения при штатных параметрах работы (среда, температура и нагрузка в паспортных пределах).
Ресурс рабочего колеса — 40 000 часов
Около 8–10 лет при односменной работе котельной или 4–5 лет в непрерывном режиме. Реальный пробег зависит от запылённости и температуры дымовых газов на конкретном объекте.
Регламент ТО — каждые 4 000 часов
Примерно раз в полгода при непрерывной работе. Регламент: смазка подшипников, протяжка крепежа, замер вибрации и тока двигателя, осмотр лопаток рабочего колеса. Силами эксплуатации, без вызова инженера завода.
Подшипники — на объекте за одну смену
Типовая операция: 2 человека, 1 рабочая смена, без длительного вывода котла из эксплуатации. Список расходников и артикулы — в РЭ. Запасные подшипники в обменный фонд завода отгружаются за 7 рабочих дней.
Долгие узлы — на 20+ лет
Корпус-улитка, сварная рама и виброизоляторы при штатной эксплуатации работают весь срок жизни котельной. Шеф-надзорные выезды инженера завода — по графику первого года эксплуатации или по обращению при нештатных ситуациях.
FAQ
Коммерческие вопросы по дымососам и ВДН
Если ответа на ваш вопрос ниже не нашлось — телефон коммерческого отдела вверху страницы. В рабочее время инженер перезванивает в течение часа.
Какой срок отгрузки пары ДН+ВДН?
Стандартные типоразмеры — 14 рабочих дней с момента предоплаты. Специсполнение (нестандартный разворот улитки, двигатель под среду, нестандартная рама) — 21 рабочий день. По срочным позициям уточняйте наличие при запросе.
Каков порядок оплаты и входит ли НДС в цену?
50% предоплата при подписании договора, 50% — перед отгрузкой. Цены в КП указываются с НДС 20%. Реквизиты и шаблон договора высылаем по запросу.
Какие документы входят в поставку?
Паспорт изделия, руководство по эксплуатации, сертификат соответствия ЕАЭС, упаковочный лист, протокол замеров вибрации и балансировки, акт ОТК с фотофиксацией. Под бюджетную закупку и проектные работы — расширенный пакет с печатями.
Можно подобрать пару без точной модели?
Да. Подойдёт марка котла, фото шильдика старого узла или короткое ТЗ — инженер сам подберёт серию Д или ДН и парный ВДН под фактическую паропроизводительность и температуру дымовых газов.
Что покупают вместе с ДН и ВДН
Отдельная страница ДН, запчасти, котлы — в одной поставке
Серия ДН
Дымосос ДН — 15 типоразмеров от 3,4 до 44 тыс. м³/ч
Полная таблица моделей с производительностью и мощностью двигателя, технические параметры, срок отгрузки и комплект документов. Подбор по серии котла — на стороне инженера завода.
Запасные частиЗапчасти к дымососам и вентиляторам — колесо, улитка, НА, мотор
Рабочие колёса, корпуса-улитки, направляющие аппараты и электродвигатели к собственным сериям и распространённым аналогам. Срок типовой запчасти — от 7 рабочих дней.
КотлыПаровые и водогрейные котлы — ДКВр, ДЕ, КЕ, КВр
Подбираем дымосос и ВДН в комплекте с котлом: один договор, один комплект документов, проверенная совместимость узлов до отгрузки на объект.
Запрос КП
Фиксированная цена — в течение одного рабочего дня
Заявка приходит инженеру по тягодутьевым машинам напрямую, минуя общий ящик. Коммерческое предложение с фиксированной ценой — в течение одного рабочего дня на указанный контакт.
Марка котлаФото шильдикаТЗ или проект
