Отопление производственно-офисного комплекса на природном газе
Двухходовой КВа с горелкой Weishaupt или отечественной ГГ. Быстрый выход на режим, совместимость с существующей автоматикой безопасности и газовым трактом объекта.
Жаротрубные водогрейные котлы · завод в Барнауле

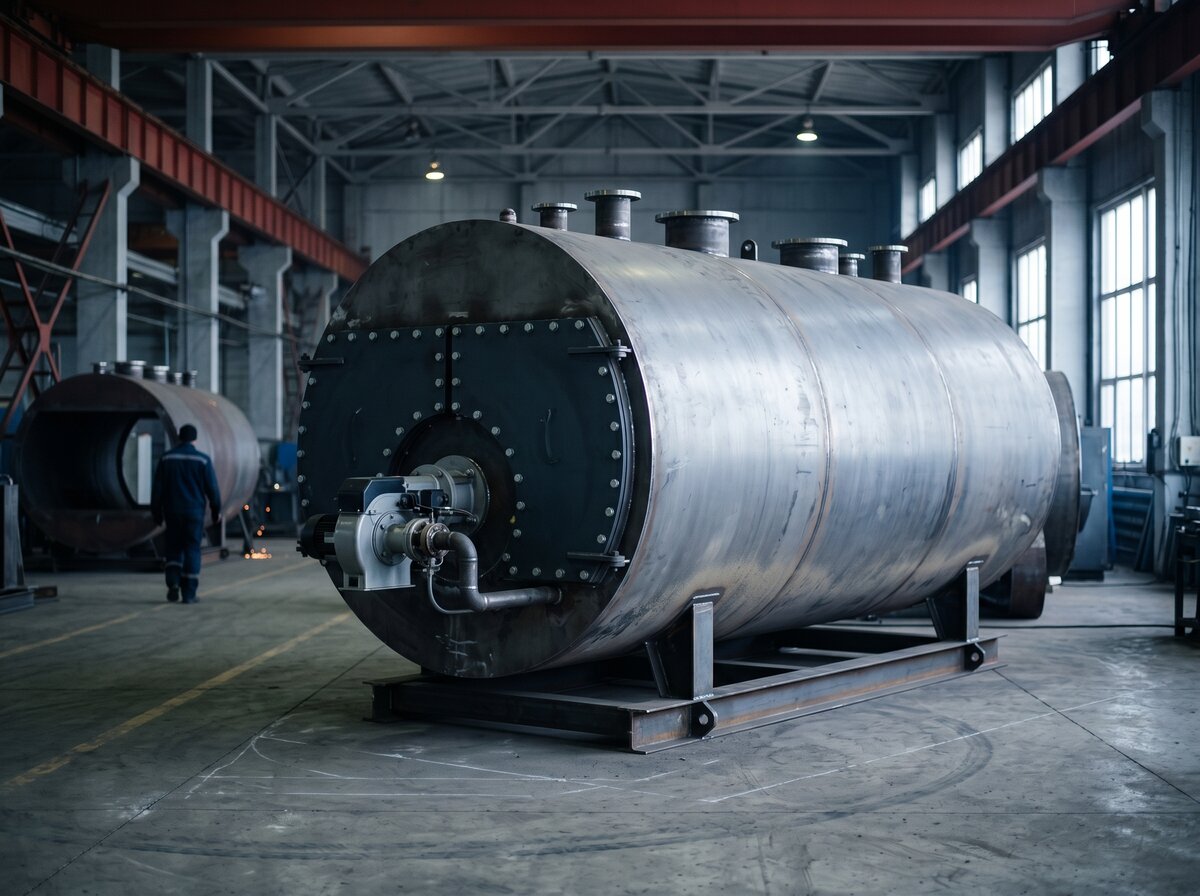

КВа — жаротрубный водогрейный котёл с горелкой для газовой, мазутной и дизельной котельной
Газотрубный жаротрубно-дымогарный котёл 0,5–4,0 МВт с двух- или трёхходовой схемой. Работает с горелкой под природный газ, дизель или мазут. Цену под ваш объект инженер посчитает за один рабочий день после заявки.
0,5–4,0 МВтмощность
до 115 °Cна выходе
до 1,0 МПадавление
Сценарии применения
Под какие задачи берут КВа
Серия закрывает три типичных сценария: отопление производственно-офисного комплекса на газе, резервная схема газ + дизель в торговом центре, замена изношенного жаротрубного котла без переделки контура.
Котельная торгового центра — резервная схема газ + дизель
Трёхходовой КВа с двухтопливной горелкой Saacke или аналогом. Переключение газ/дизель без остановки контура, температура воды до 115 °C, давление до 1,0 МПа.
Замена изношенного жаротрубного котла без переделки контура
Подбираем КВа по присоединительным размерам и тепловой нагрузке действующей схемы. Горелка, автоматика и обвязка остаются на месте — фундамент и трубопроводы не меняются.
Типоразмеры
Типоразмеры КВа — параметры для подбора горелки
Параметры в таблице — заводские, по ТУ. Окончательная цена зависит от ходности, типа горелочного оборудования, комплекта документов и региона доставки. Нажмите «Запросить» — фиксированная цифра придёт в течение рабочего дня.
| Исполнение | Мощность, МВт | Ходность | Горелочное оборудование | Применение |
|---|---|---|---|---|
| КВа-0,5 | 0,5 | двухходовое | газ, дизель (горелка по проекту) | БМК, стационарная котельная |
| КВа-1,0 | 1,0 | двух- или трёхходовое | Weishaupt, Saacke, отечественные ГГ | производственно-отопительная котельная |
| КВа-2,0 | 2,0 | трёхходовое | газ, мазут, дизель — двухтопливная горелка | крупные производственные объекты, ТЦ |
| КВа-3,0 | 3,0 | трёхходовое | Weishaupt, Saacke, отечественные ГГ | промышленная котельная, резервная схема |
| КВа-4,0 | 4,0 | трёхходовое | по ТЗ, комплектация согласовывается | блочно-модульная котельная под ключ |
КП по вашим параметрам
Ответьте на 4 вопроса — пришлём КП по КВа с фиксированной ценой за рабочий день
Без долгих созвонов и 47-пунктового опросного листа. Каждый ответ уходит инженеру в текст заявки — он видит спецификацию объекта сразу и считает цену под факт. В КП каждая позиция — конкретное значение, без «уточним при отгрузке», цена держится 14 рабочих дней.
Шаг 1 из 5
Вопрос 1 из 4
Какая мощность котла нужна?
Серия КВа — 0,5–4,0 МВт
Вопрос 2 из 4
Двух- или трёхходовая схема?
Трёхходовая даёт выше КПД за счёт большей поверхности теплообмена
Вопрос 3 из 4
Какая горелка планируется?
От горелки зависит фланцевое посадочное место и автоматика безопасности
Вопрос 4 из 4
Какой состав поставки нужен?
Котёл сам по себе или с горелкой и тяговым контуром
Контакт для отправки КП
Куда отправить коммерческое предложение?
Ваши ответы уже сохранены — заявка уйдёт инженеру с этими параметрами
Что войдёт в заявку
Выберите вариант, чтобы продолжить
Что входит в поставку
Типовая комплектация КВа — содержимое поставки до запятой
В каждой отгрузке — конкретный перечень узлов и документов. Состав фиксируется в КП и совпадает с фактической поставкой на объект.
Котёл и узлы
- Корпус жаротрубно-дымогарный с теплоизоляцией и обшивкой
- Трубная система (двух- или трёхходовая) с заглушками для чистки
- Фронтальная дверь с креплением под фланец горелки
- Газоход с шиберами и взрывными клапанами
- Запорно-регулирующая арматура котлового контура
- Горелочное устройство — отдельной позицией в КП (Weishaupt, Saacke, отечественные ГГ — по проекту)
Документы в комплекте
- Паспорт котла по ГОСТ с регистрацией Ростехнадзора
- Руководство по эксплуатации и монтажу
- Сертификат соответствия ЕАЭС — копия с печатью
- Чертёж общего вида и схема газохода
- Акт гидравлических испытаний
- Акт ОТК с фотофиксацией
- Опросный лист и схема подключения горелки
Контроль качества
8 операций ОТК перед маркировкой КВа к отгрузке
Котёл — поднадзорное оборудование. Каждое изделие проходит документированный контроль до постановки в упаковку; протоколы прилагаются к паспорту.
1. Гидравлические испытания
Корпус и трубная система испытываются давлением 1,5 × рабочего по ГОСТ 33260. Выдержка 10 минут, фиксация в журнале.
2. Радиографический контроль швов
Сварные стыки фронтальной двери, трубных решёток и корпуса проверяются рентгеном по ГОСТ 7512. Каждый шов имеет номер и снимок в архиве.
3. Ультразвуковая дефектоскопия
Угловые швы и места, недоступные рентгену, — по ГОСТ Р 55724. Дефектоскопист аттестован НАКС.
4. Проверка геометрии корпуса
Цилиндричность, отклонение от круга, длина — измерения сравниваются с чертежом. Допуски по ТУ на серию КВа.
5. Контроль фланца под горелку
Размеры и плоскостность фланца под выбранную горелку (Weishaupt, Saacke, отечественную) — критично для герметичности фронтальной плиты.
6. Антикоррозионное покрытие
Грунт по очищенному металлу (Sa 2,5 по ИСО 8501), термостойкая эмаль на корпус. Толщина покрытия — по протоколу.
7. Маркировка и шильдик
Заводской номер, серия, ходность, разрешённое давление и температура — клеймение по ГОСТ. Шильдик дублируется в паспорте.
8. Фотофиксация перед отгрузкой
Фото готового котла с заводским номером прилагается к сопроводительным документам.
Заводской контур
ЭнергоАльянс — котельный завод полного цикла, 10 лет в Барнауле
Производственная программа: паровые и водогрейные котлы, жаротрубные котлы КВа, дымососы ДН и ВДН, экономайзеры, циклоны, модульные блочные котельные, запасные части. Для объекта с котлом, горелкой, дымососом и обвязкой — отправьте список целиком: инженер проверит совместимость узлов до КП, закупка получит один комплект документов и единый гарантийный контур.
759единиц оборудования отгружено
516+заказчиков работают с заводом повторно
1875 м²собственное производство в Барнауле
29 регионовРоссии и Казахстана в географии поставок
Процесс
От заявки до отгрузки — 4 шага и 28 рабочих дней
28 рабочих дней — стандартное исполнение. Специсполнение под нестандартную горелку или нестандартный температурный график — 45 рабочих дней. Срок прописывается в договоре.
Заявка
Форма на сайте, почта или звонок — выберите удобный канал. Мощность, топливо и тип горелки — этого достаточно, чтобы инженер начал расчёт.
Технический расчёт
Инженер сверяет параметры, подбирает типоразмер КВа, ходность и состав горелочного оборудования. Точечный уточняющий звонок — только если в исходных данных пропущена критичная строка.
Коммерческое предложение
В течение рабочего дня — КП с фиксированной ценой, моделью, комплектацией и перечнем документов. Срок отгрузки фиксируется в предложении и не меняется.
Производство и отгрузка
После предоплаты 50% котёл встаёт в производственный план. Перед отгрузкой — контроль ОТК и комплектование документов: паспорт изделия, РЭ, сертификат ЕАЭС, чертёж под горелку.
География поставок
Где работают наши КВа — обезличенная карта объектов
На карте отмечены города, в которые отгружались жаротрубные котлы за 2014–2025 годы. Названия заказчиков и адреса объектов раскрываются по запросу — с согласия владельца, когда нужна референция под аналогичную задачу.
29регионов России и Казахстана
от Калининградадо Хабаровского края
ЦФО · ПФО · УрФОосновной объём КВа
по запросураскрываем кейс под вашу задачу
Эксплуатация и ресурс
Сколько прослужит КВа и что обслуживать в первые годы
Жаротрубные котлы — долгоживущая серия при подготовленной воде и регулярной чистке от сажи. Данные ниже — расчётные значения при штатных параметрах работы.
Ресурс корпуса и трубной системы — 20+ лет
Жаротрубный корпус и дымогарные трубы при подготовленной питательной воде и регулярной чистке от сажи рассчитаны на 20+ лет эксплуатации. Дверь и обмуровка фронтальной плиты — расходник, обслуживается раз в 5–7 лет.
Освидетельствование — раз в 4 года и 8 лет
По правилам Ростехнадзора: наружный и внутренний осмотр каждые 4 года, гидравлические испытания пробным давлением — каждые 8 лет. Регламентное ТО силами эксплуатации: чистка дымогарных труб, проверка горелки, контроль воды.
Шеф-надзор инженера завода — по обращению
Первичный пуск котла и обкатка горелки — под шеф-надзором инженера. Дальше — по обращению при нештатных ситуациях. Запчасти к КВа (дверь, трубы, обмуровочные блоки) — от 14 рабочих дней.
Подготовка воды и регулярная чистка
Сажа на дымогарных трубах — главная причина потери КПД у жаротрубных котлов. Регламентная чистка раз в сезон + анализ котловой воды по ВХР сохраняют котёл в паспортных параметрах на длинном горизонте. Рекомендации в РЭ.
FAQ
Коммерческие вопросы по КВа
Если ответа на ваш вопрос ниже не нашлось — телефон коммерческого отдела вверху страницы. В рабочее время инженер перезванивает в течение часа.
Какой срок отгрузки котла КВа?
Стандартное исполнение — 28 рабочих дней с момента предоплаты. Специсполнение под нестандартную горелку, нестандартный температурный график или расширенный пакет документов — 45 рабочих дней. По срочным позициям иногда есть готовые изделия на складе — уточняйте при запросе.
Каков порядок оплаты и входит ли НДС в цену?
50% предоплата при подписании договора, 50% — перед отгрузкой. Цены в КП указываются с НДС 20%. Реквизиты и шаблон договора высылаем по запросу.
Какие документы входят в поставку КВа?
Паспорт изделия по ГОСТ, руководство по эксплуатации, сертификат соответствия ЕАЭС, чертёж под горелку, акт гидроиспытаний, протокол радиографии швов. Под бюджетную закупку и проектные работы — расширенный пакет с печатями.
Можно запросить КП без точной модели?
Да. Подойдут мощность объекта, тип топлива и горелочное оборудование — инженер сам определит типоразмер и ходность КВа. Если есть паспорт старого котла или выкопировка из проекта — приложите файл, расчёт пройдёт быстрее.
Что покупают вместе с КВа
Дымосос ДН, вентилятор ВДН, модульная котельная — в одной поставке
Дымососы ДН
Дымососы ДН — 15 типоразмеров, отгрузка от 14 дней
Базовая позиция для котельных под ДКВр, ДЕ, КЕ, КВр и жаротрубные котлы. Линейка покрывает мощности от блочной до промышленной отопительной котельной. Подбираем под серию котла и тепловой баланс.
Вентиляторы ВДНДутьевые вентиляторы ВДН — пара к дымососу, единый баланс топки
Тяга и дутьё — общий контур. Подбираем оба узла под один тепловой баланс, чтобы котёл КВа выходил на режим без перегревов и срывов пламени горелки.
Котельные под объектМодульные котельные установки от 0,1 до 50 МВт
Проектируем и изготавливаем водогрейные и паровые МКУ для производственных и административных объектов. В одном контуре: проект, оборудование КВа, монтаж и пусконаладка.
Запрос КП
Фиксированная цена — в течение одного рабочего дня
Заявка приходит инженеру по котлам КВа напрямую, минуя общий ящик. Коммерческое предложение с фиксированной ценой — в течение одного рабочего дня на указанный контакт.
ТЗ или проектСпецификация закупкиПаспорт старого котлаГорелочное оборудование
