Замена ручной топки на действующем котле КВр-1,5
Подбираем решётку под фактические габариты топочной камеры, сохраняем существующий фундамент. Оператору не нужно перебрасывать слой вручную — привод делает это по расписанию.
Механические топки · завод в Барнауле

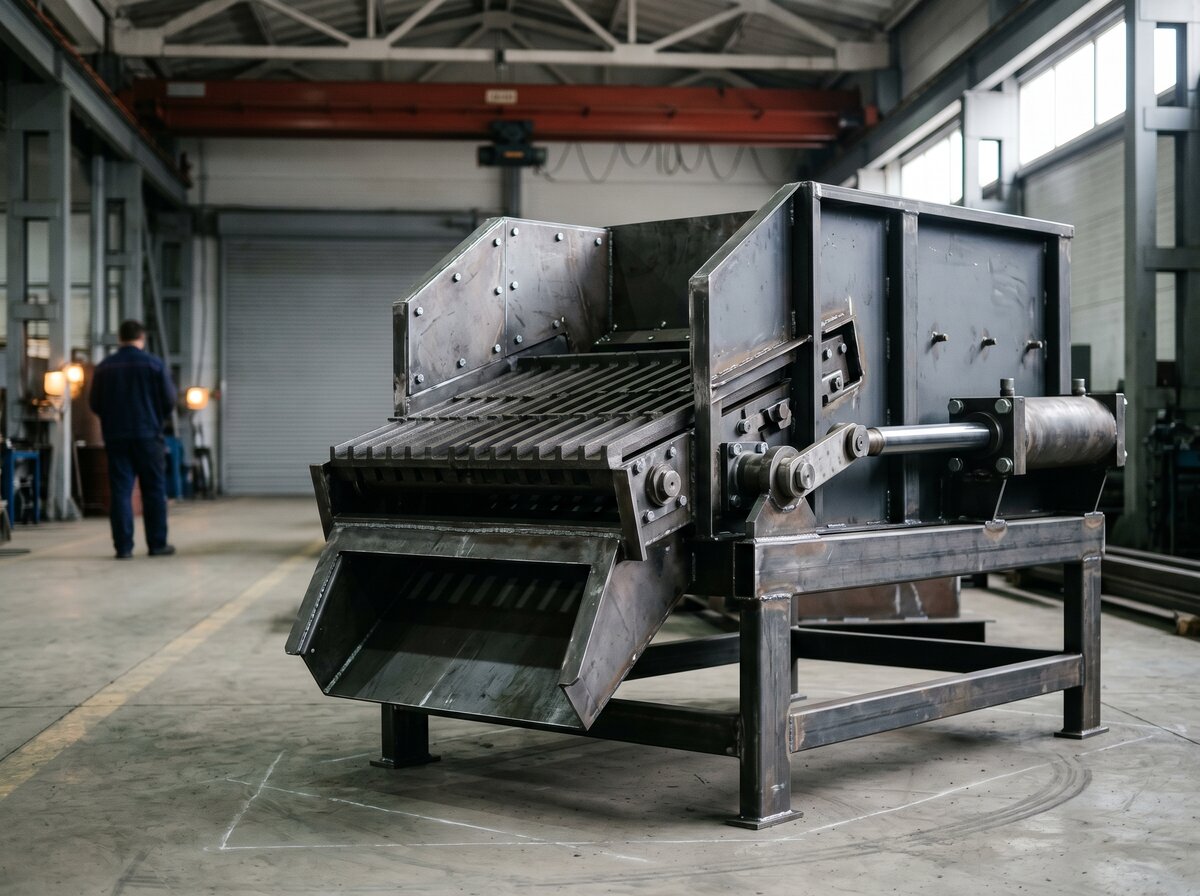

Механические топки ТШПМ — автоматизированное горение твёрдого топлива от 1 до 15 МВт
ТШПМ автоматизирует подачу и перемещение твёрдого топлива в котле — оператору не нужно вручную перебрасывать слой и счищать золу. Топливо — рядовой уголь, дрова, древесные отходы, торф. Цену под ваш объект инженер посчитает за один рабочий день после заявки.
1–15 МВтпод котёл
1,0×2,0 — 2,5×6,0 мразмер решётки
от 35 днейотгрузка типовых исполнений
Сценарии применения
Под какие задачи берут ТШПМ
Топка подбирается под котёл, вид топлива и фракцию. Три типичных сценария: замена ручной топки на действующем котле, новая блочно-модульная котельная на угле, производство на древесных отходах.
Топка для новой блочно-модульной котельной на угле
Поставляем ТШПМ в комплекте с котлом КВр или КВм. Решётка, привод, шурующая планка и зольник согласованы под тепловой баланс котла — единый договор, единый комплект документов.
ТШПМ для производства на древесных отходах и щепе
Деревообрабатывающие предприятия используют ТШПМ для сжигания щепы, горбыля и стружки. Подбираем шаг шурующей планки и скорость привода под фракцию и влажность топлива.
Типоразмеры
Типоразмеры ТШПМ — размер решётки, мощность, привод
Параметры в таблице — заводские, по ТУ. Цена формируется индивидуально под котёл, вид топлива и состав документов: цифры в КП посчитаем под фактическую задачу объекта.
| Типоразмер | Решётка, м | Мощность котла | Топливо | Привод | Котлы |
|---|---|---|---|---|---|
| ТШПМ-1,0/2,0 | 1,0 × 2,0 | 1–2 МВт | уголь, дрова | электромеханический | КВр-1,0–2,0 |
| ТШПМ-1,2/2,5 | 1,2 × 2,5 | 2–4 МВт | уголь, щепа | электромеханический | КВр-2,5, КВм |
| ТШПМ-1,5/3,0 | 1,5 × 3,0 | 4–6 МВт | уголь, торф | электромеханический | КЕ, ДКВр |
| ТШПМ-1,87/3,0 | 1,87 × 3,0 | 6–8 МВт | уголь, древ. отходы | электромеханический | ДКВр, ДЕ |
| ТШПМ-2,0/4,0 | 2,0 × 4,0 | 8–10 МВт | уголь, дрова | электромеханический | ДЕ, КВр-8 |
| ТШПМ-2,5/5,0 | 2,5 × 5,0 | 10–13 МВт | уголь, торф, щепа | электромеханический | КВр-10, ДКВр |
| ТШПМ-2,5/6,0 | 2,5 × 6,0 | 13–15 МВт | уголь, древ. отходы | электромеханический | КВр-15, ДЕ |
КП по вашим параметрам
Ответьте на 4 вопроса — пришлём КП по ТШПМ с фиксированной ценой за рабочий день
Без долгих созвонов и 47-пунктового опросного листа. Каждый ответ уходит инженеру в текст заявки — он видит спецификацию объекта сразу и считает цену под факт. В КП каждая позиция — конкретное значение, без «уточним при отгрузке», цена держится 14 рабочих дней.
Шаг 1 из 5
Вопрос 1 из 4
Какая мощность котла, к которому подбирается ТШПМ?
Серия ТШПМ — под котлы 1–15 МВт
Вопрос 2 из 4
Какое топливо будет сжигаться?
От топлива зависит шаг шурующей планки и скорость привода
Вопрос 3 из 4
Размер топочной камеры известен?
Решётка подбирается под топку котла; размеры от 1,0×2,0 до 2,5×6,0 м
Вопрос 4 из 4
Что входит в заявку?
Только топка или комплект с котлом и тяговым контуром
Контакт для отправки КП
Куда отправить коммерческое предложение?
Ваши ответы уже сохранены — заявка уйдёт инженеру с этими параметрами
Что войдёт в заявку
Выберите вариант, чтобы продолжить
Что входит в поставку
Типовая комплектация ТШПМ — содержимое поставки до запятой
В каждой отгрузке — конкретный перечень узлов и документов. Состав фиксируется в КП и совпадает с фактической поставкой на объект.
Топка и узлы
- Колосниковая решётка нужного типоразмера, с дутьевыми зонами
- Шурующая планка с приводом и тягами
- Электромеханический привод с редуктором и пусковой автоматикой
- Сварная рама и опорные конструкции
- Зольник с люком для удаления шлака
- Бункер топлива с шибером (по согласованию в КП)
Документы в комплекте
- Паспорт изделия с заводским номером
- Руководство по эксплуатации и монтажу
- Сертификат соответствия ЕАЭС — копия с печатью
- Чертёж общего вида и схема привязки к котлу
- Электрическая схема привода
- Акт ОТК с фотофиксацией перед отгрузкой
Контроль качества
7 операций ОТК перед маркировкой ТШПМ к отгрузке
Каждое изделие проходит контроль до постановки в упаковку — закупщик получает протокол вместе с паспортом, графа «уточняется» не используется.
1. Проверка геометрии решётки
Габариты, плоскостность и зазоры между колосниками сравниваются с чертежом. Допуски по ТУ на типоразмер.
2. Обкатка привода под нагрузкой
Привод и шурующая планка обкатываются на стенде не менее 4 часов на расчётной нагрузке. Контроль тока двигателя, шума редуктора, плавности хода.
3. Контроль усилия шурования
Замер усилия на штоке шурующей планки — должно соответствовать паспортным значениям для типоразмера. Отметка в протоколе.
4. Контроль присоединительных размеров
Размеры посадочной плоскости под котёл, расположение опор, размеры бункера и зольника — сверка с чертежом конкретного исполнения.
5. Электрические замеры
Сопротивление изоляции, контур заземления, проверка автоматики пуска и аварийных защит привода.
6. Антикоррозионное покрытие
Грунт и термостойкая эмаль на наружных поверхностях. Толщина — по протоколу. Колосники — без покрытия.
7. Маркировка и фотофиксация
Заводской номер, типоразмер, год выпуска — клеймение по ГОСТ. Фото готовой топки с заводским номером прилагается к документам.
Заводской контур
ЭнергоАльянс — котельный завод полного цикла, 10 лет в Барнауле
Производственная программа: паровые и водогрейные котлы, дымососы и дутьевые вентиляторы, механические топки ТШПМ, экономайзеры, золоуловители, модульные котельные и запасные части. Котёл, ТШПМ и дымосос ДН к нему — один договор, единый комплект документов, одна гарантия.
759единиц оборудования отгружено
516+заказчиков работают с заводом повторно
1875 м²собственное производство в Барнауле
29 регионовРоссии и Казахстана в географии поставок
Процесс
От заявки до отгрузки — 4 шага и 35 рабочих дней
35 рабочих дней — стандартные типоразмеры. Нестандартный размер решётки (вне линейки 1,0×2,0 — 2,5×6,0 м) — 50 рабочих дней. Срок прописывается в договоре.
Заявка
Форма на сайте, почта или звонок — выберите удобный канал. Марки котла, типа топлива и размера топочной камеры достаточно, чтобы инженер начал расчёт.
Технический расчёт под котёл и топливо
Инженер подбирает типоразмер решётки, шаг шурующей планки и мощность привода. Точечный уточняющий звонок — только если в исходных данных пропущена критичная строка.
КП с фиксированной ценой
В течение рабочего дня — КП с фиксированной ценой, составом поставки и перечнем документов. Цифра не меняется после согласования.
Производство и отгрузка
После предоплаты 50% топка встаёт в производственный план. Перед отгрузкой — контроль ОТК и комплектование документов: паспорт изделия, РЭ, сертификат соответствия ЕАЭС.
География поставок
Где работают наши ТШПМ — обезличенная карта объектов
На карте отмечены города, в которые отгружались механические топки за 2014–2025 годы. Названия заказчиков и адреса объектов раскрываются по запросу — с согласия владельца.
29регионов России и Казахстана
СФО · УрФОосновной объём ТШПМ
уголь · щепатопливо большинства объектов
по запросураскрываем кейс под вашу задачу
Эксплуатация и ресурс
Сколько прослужит ТШПМ и что обслуживать
Топка — узел с высокой тепловой и механической нагрузкой. Расходники меняются регулярно, металлоконструкции — на длинный горизонт.
Колосники — 3–5 лет, рама — 15+ лет
Колосниковая решётка — расходник, межсервисный пробег 3–5 лет в зависимости от вида топлива и интенсивности работы. Шурующая планка — 5–7 лет. Рама и металлоконструкции — 15+ лет при штатной эксплуатации.
ТО привода — каждые 2000 часов
Регламент: смазка редуктора и подшипников планки, проверка хода и усилия шурования, контроль крепежа. Силами эксплуатации. Замер тока двигателя — раз в полгода для контроля износа.
Колосники и планки — от 10 рабочих дней
Колосниковые секции, шурующие планки, приводные цепи и валы — изготавливаем по чертежу или образцу. Срок типовой запчасти — от 10 рабочих дней. Обменный фонд по популярным типоразмерам.
FAQ
Коммерческие вопросы по ТШПМ
Если ответа на ваш вопрос ниже не нашлось — телефон коммерческого отдела вверху страницы.
Какой срок отгрузки ТШПМ?
Стандартные типоразмеры — 35 рабочих дней с момента предоплаты. Нестандартный размер решётки (вне линейки 1,0×2,0 — 2,5×6,0 м) — 50 рабочих дней. По срочным позициям иногда есть готовые изделия на складе — уточняйте при запросе.
Каков порядок оплаты и входит ли НДС в цену?
50% предоплата при подписании договора, 50% — перед отгрузкой. Цены в КП указываются с НДС 20%. Реквизиты и шаблон договора высылаем по запросу.
Какие документы входят в поставку?
Паспорт изделия, руководство по эксплуатации, сертификат соответствия ЕАЭС, чертёж под котёл, электрическая схема привода. Под бюджетную закупку и проектные работы — расширенный пакет с печатями.
Можно запросить КП без точной модели?
Да. Подойдут марка котла, вид топлива (уголь / дрова / щепа / торф) и размер топочной камеры — инженер сам рассчитает типоразмер решётки и подберёт привод. Если есть чертёж — приложите файл, расчёт пройдёт быстрее.
Что покупают вместе с ТШПМ
Котлы КВр и КВм, дымосос ДН, запчасти — в одной поставке
Котлы КВр и КВм
Водогрейные котлы КВр и КВм под твёрдое топливо
ТШПМ поставляется в комплекте с котлами КВр и КВм. Подбираем мощность, исполнение и топку единым КП — единый договор, единый комплект документов, одна гарантия.
Дымососы ДНДымососы ДН — 15 типоразмеров от 3,4 до 44 тыс. м³/ч
Тяга на твёрдотопливном котле требует дымососа, согласованного с тепловым балансом топки. Подбираем ДН под котёл и ТШПМ одновременно, чтобы котёл выходил на режим без срывов.
Запчасти топокЗапчасти и узлы механических топок
Шурующие планки, колосниковые секции, приводные цепи и валы — изготавливаем по чертежу или по образцу к собственным топкам и распространённым аналогам. Срок типовой запчасти — от 10 рабочих дней.
